전자동 티업 시스템

타석 오토 티업기

Tee Up Unit 140mm(리모델링용) / 170 or 190mm(신규설치용)[실용 제 0391702호]
볼 저장 탱크로부터 공급되는 공을 골퍼가 이용할 수 있도록 공프공을 고무티 위로 자동 티업 시켜주는 장치

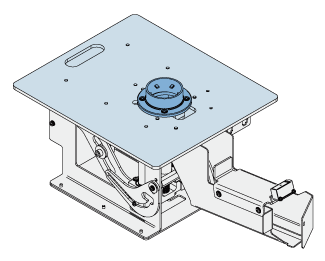

170 /190mm 신규설치용

【 170 /190mm 신규설치용 】

- 1~70mm 무단계조절이 가능한 고무티 사용으로 헤드가 큰 드라이버에 완벽 대응 (엘보 방지용 브러쉬 사용가능)

- 무게감지 센서 채용으로 외부오염에 의한 오동작 없음

- 고무티의 외형을 소형화 및 유연성 강화로 타구감 향상

- 스테핑모터 채용으로 정밀한 무단계 티높이 조절 가능

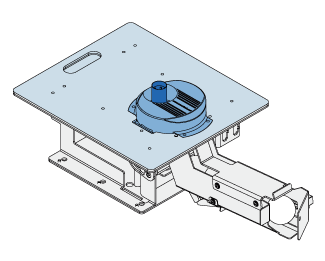

140mm 리모델링용

【 140mm 리모델링용 】

- 기기 높이 140mm로 바닥 커팅이 필요한 리모델링 연습장에 최적

- 무게감지 센서 채용으로 외부오염에 의한 오동작 없음

- 스테핑모터 채용으로 정밀한 무단계 티높이 조절 가능

- 페어웨이 좌우측을 제외한 중심부는 커튼없이 사용 가능함

- 페어웨이의 시야가 트임으로 골퍼들이 선호

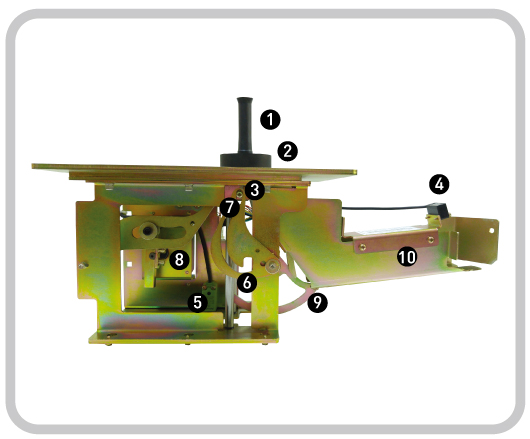

티업기 상세도
  • 01. 고무티
  • 02. 볼 낙하 방지 고무 - 볼의 기계 내부 진입을 방지
  • 03. 볼 감지 센서 (티업센서) - 고무티 위에 볼 공급 여부 감지
  • 04. 볼 감지 센서 (슈트센서) - 슈트에 볼 공급 여부를 감지
  • 05. 하한 감지 센서 - down 동작 시 티의 하한을 감지
  • 06. 가이드 샤프트 - 티의 수직 Up/Down 동작을 유도
  • 07. 배선 커넥터 - 신호 및 모터 전원 배선 커넥터
  • 08. 구동 모터 - 기어헤드를 구동시켜 크랭크를 동작시킴
  • 09. 크랭크 - 슈트에 공급된 볼을 하강한 티 위에 공급
  • 10. 슈트 - 볼 스토커에서 공급된 볼 인입부

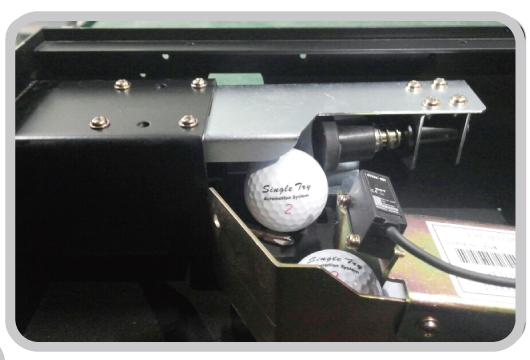

티업기 슈트부 완충장치
  • - 티업기로의 볼 투입 시 특수 제작된 완충장치 채용으로 소음 및 충격을 최소화 시켜 기구적 수명의 연장 및 슈트부의 파손을 방지
